배기 계통 구성 요소

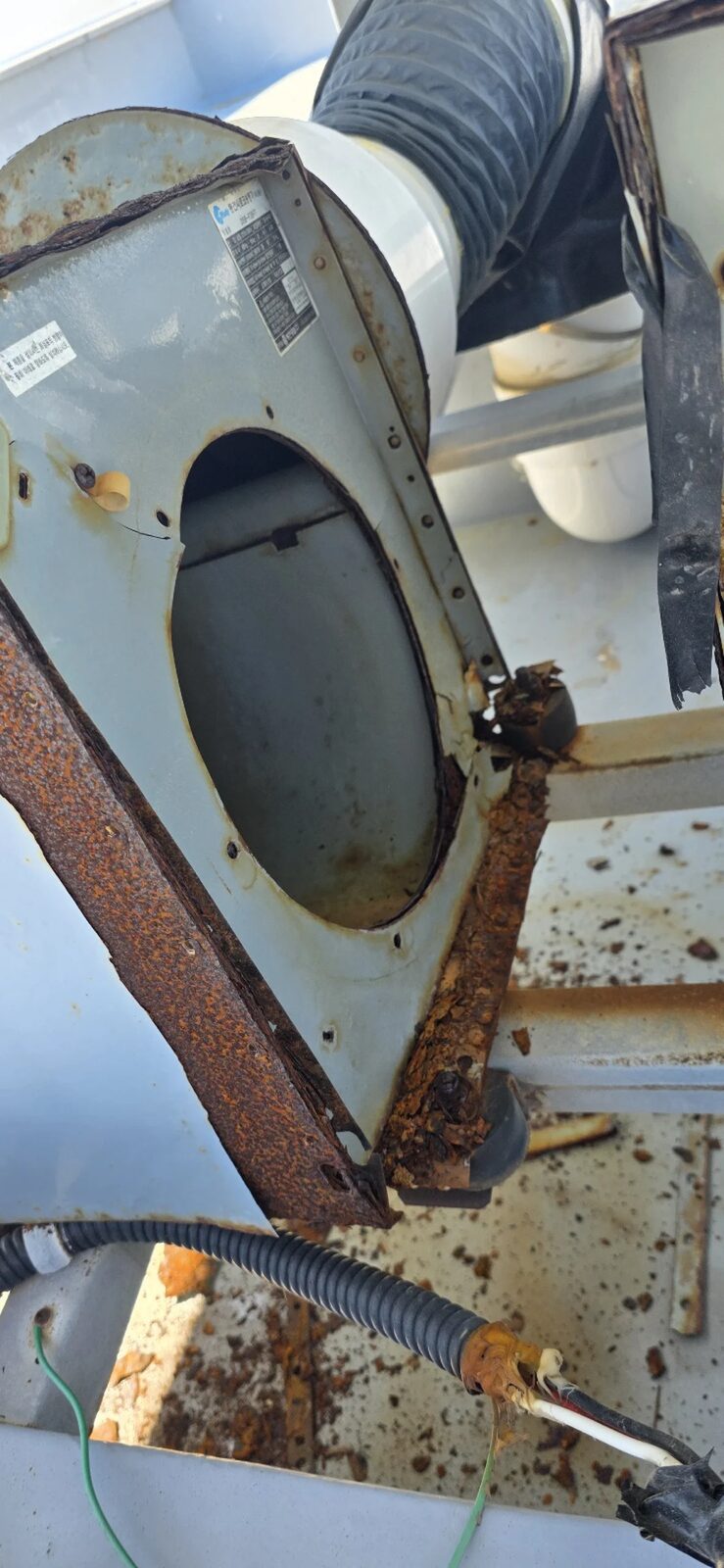

배기계통은 오염원 인근의 국소배기 후드, 오염 공기를 이동시키는 덕트, 압력을 발생시키는 배기팬, 외부로 내보내는 배기구로 구성된다. 각 구간의 크기와 형식은 처리해야 할 풍량과 오염 성상에 따라 달라진다.

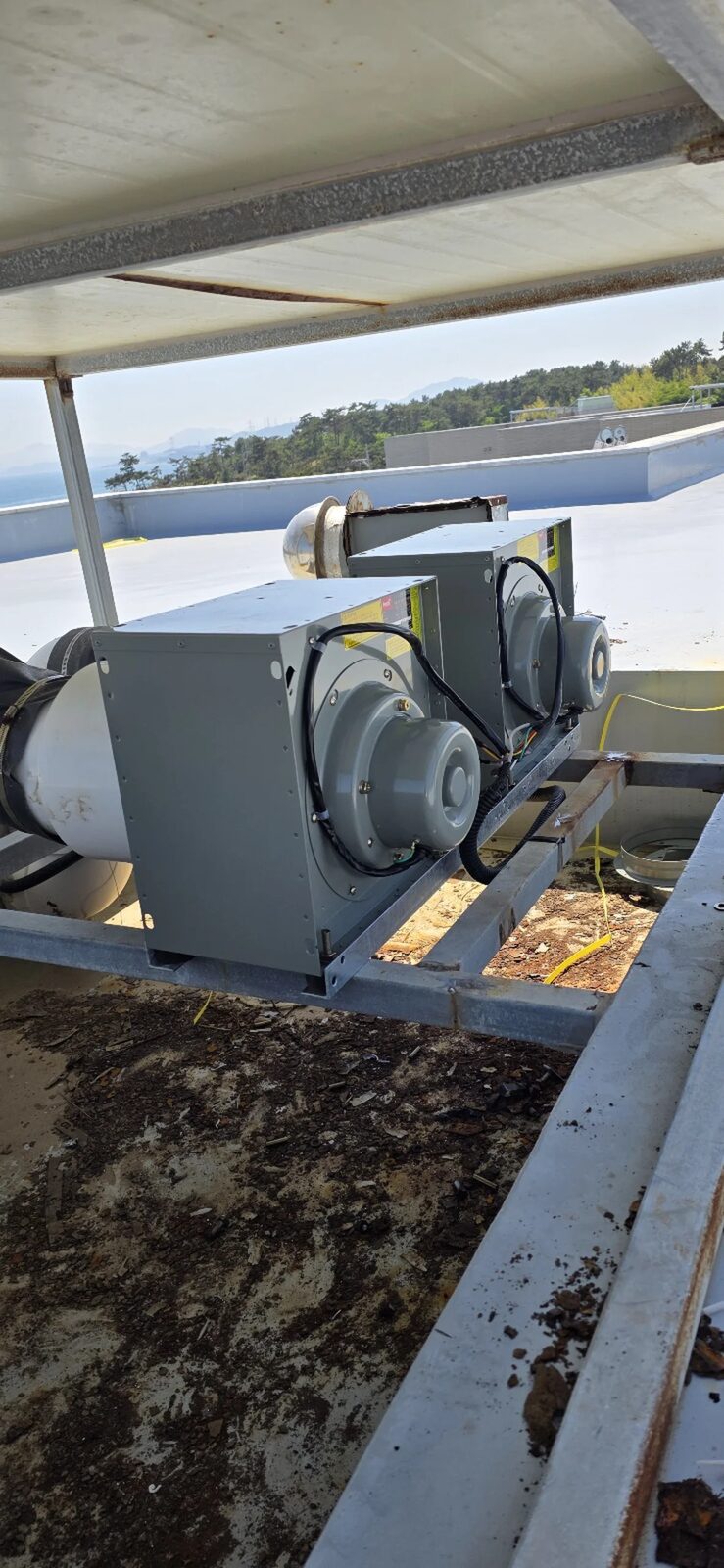

배기팬 형식은 원심형, 축류형 등으로 나뉘며, 정압이 높게 필요한 계통일수록 원심형 비중이 커지는 경향이 있다. 설치 위치와 소음 조건에 따라 형식을 다시 검토하기도 한다.

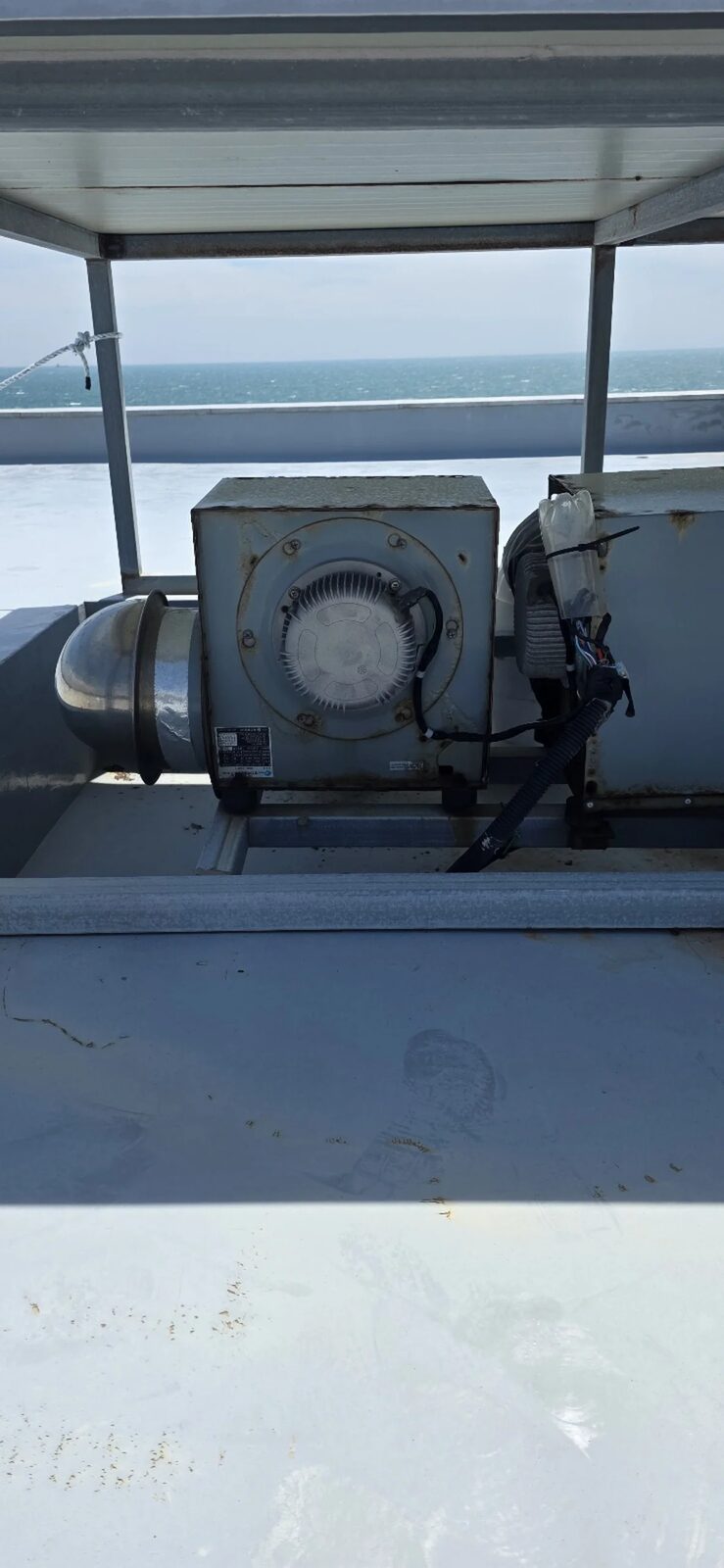

국소배기 후드 형식
국소배기 후드는 포위형, 외부식, 레시버식 등으로 나뉘며 오염원과의 거리, 작업 동선을 고려해 형식을 정한다. 포집 효율은 후드와 오염원 사이 거리가 가까울수록 높아지는 편이다.

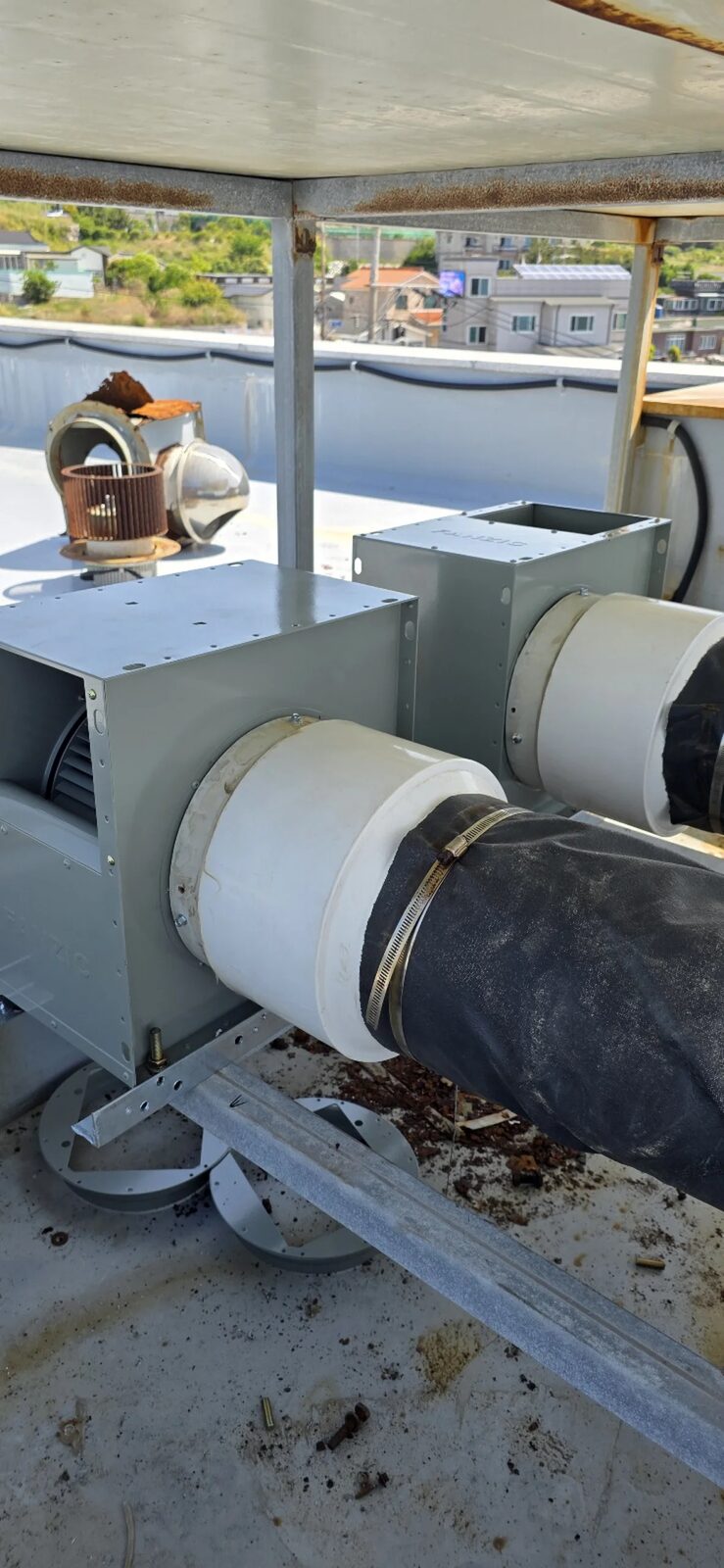

덕트 직경과 반송속도
반송속도는 덕트 내부에서 오염물질이 가라앉지 않고 이동할 수 있는 최소 속도를 의미한다. 분진이 섞인 배기는 상대적으로 높은 반송속도가, 가스 성분 위주 배기는 낮은 반송속도가 검토 대상이 된다.
계측 스펙 테이블
| 항목 | 검토 범위 | 비고 |
|---|---|---|
| 덕트 직경 | 풍량·반송속도 기준 산정 | 분진 유무에 따라 조정 |
| 반송속도 | 오염 성상별 범위 검토 | 너무 낮으면 퇴적 우려 |
| 소음 | 설치 위치 기준 저감 검토 | 소음기·방진 마운트 활용 |
| 정압 | 덕트 저항 합산 기준 | 팬 용량 선정 근거 |
소음 저감 검토
소음저감은 팬 자체 소음, 덕트 내 유속에 의한 소음, 구조체 전달 진동 소음으로 나눠 원인을 구분하는 편이 일반적이다. 원인에 따라 소음기, 방진 마운트, 유속 조정 등 대응 방식이 달라진다.
